Sebagai pembekal berpengalaman silinder paip lancar, saya sering menemui pelanggan yang ingin memahami bagaimana untuk mengira berat paip ini dengan tepat. Pengetahuan ini adalah penting bukan sahaja untuk logistik dan penghantaran tetapi juga untuk kos - anggaran dan perancangan projek. Dalam blog ini, saya akan membimbing anda melalui proses mengira dengan tepat berat paip silinder.
Memahami asas -asas paip silinder lancar
Sebelum menyelam ke dalam pengiraan, penting untuk memahami apa paip lancar silinder. Paip lancar dihasilkan tanpa sebarang sendi kimpalan, yang menjadikannya lebih kuat dan lebih dipercayai untuk aplikasi tekanan tinggi. Ia mempunyai bentuk silinder, dan dimensinya biasanya ditakrifkan oleh diameter luar (OD), ketebalan dinding (WT), dan panjang (L). Ketiga parameter ini adalah elemen utama dalam formula pengiraan berat badan.
Formula untuk mengira berat paip silinder yang lancar
Berat silinder paip lancar boleh dikira menggunakan formula berikut:
[W = \ pi \ times (d - t) \ times t \ times l \ times \ rho]
Di mana:
- (W) adalah berat paip (dalam kilogram).
- (\ pi) adalah pemalar matematik kira -kira sama dengan 3.14159.
- (D) adalah diameter luar paip (dalam meter).
- (t) adalah ketebalan dinding paip (dalam meter).
- (L) adalah panjang paip (dalam meter).
- (\ rho) adalah ketumpatan bahan (dalam kilogram per meter padu).
Langkah - oleh - pengiraan langkah
Mari merosakkan proses pengiraan ke langkah -langkah:
Langkah 1: Ukur diameter luar, ketebalan dinding, dan panjang
Langkah pertama adalah dengan tepat mengukur diameter luar ((d)), ketebalan dinding ((t)), dan panjang ((l)) paip. Pengukuran ini harus diambil dalam meter untuk formula untuk berfungsi dengan betul. Jika anda mempunyai pengukuran dalam unit lain, seperti milimeter atau inci, anda perlu menukarnya ke meter. Sebagai contoh, untuk menukar milimeter ke meter, bahagikan nilai dengan 1000.
Langkah 2: Tentukan ketumpatan bahan
Ketumpatan bahan adalah faktor kritikal dalam pengiraan berat badan. Bahan yang berbeza mempunyai kepadatan yang berbeza. Untuk keluli karbon, yang biasanya digunakan dalam paip lancar, ketumpatan adalah kira -kira (7850 \ ruang kg/m^{3}). Keluli tahan karat mempunyai ketumpatan yang berbeza, biasanya di sekitar (7930 \ ruang kg/m^{3}). Pastikan anda menggunakan nilai ketumpatan yang betul berdasarkan bahan paip anda.
Langkah 3: Gantikan nilai -nilai ke dalam formula
Sebaik sahaja anda mempunyai diameter luar ((d)), ketebalan dinding ((t)), panjang ((l)), dan ketumpatan ((\ rho)), anda boleh menggantikan nilai -nilai ini ke dalam formula.
Mari kita anggap kita mempunyai paip lancar keluli karbon dengan diameter luar (d = 0.1 \ ruang m), ketebalan dinding (t = 0.01 \ ruang m), dan panjang (L = 6 \ ruang m).
Pertama, hitung ((d - t)):
(D - T = 0.1 - 0.01 = 0.09 \ Space M)
Kemudian, hitung (\ pi \ times (d - t) \ times t):
(3.14159 \ times0.09 \ times0.01 = 0.002827431 \ ruang m^{2})
Seterusnya, kalikan dengan panjang (l):
(0.002827431 \ times6 = 0.016964586 \ Space M^{3})
Akhirnya, darab dengan ketumpatan (\ rho) (untuk keluli karbon, (\ rho = 7850 \ ruang kg/m^{3})):
(W = 0.016964586 \ times7850 = 133.17 \ ruang kg)
Pertimbangan Praktikal
Dalam senario dunia nyata, terdapat beberapa pertimbangan praktikal yang boleh menjejaskan ketepatan pengiraan berat:
Toleransi
Pengeluar paip biasanya mempunyai toleransi tertentu untuk diameter luar dan ketebalan dinding. Toleransi ini boleh menyebabkan sedikit variasi dalam berat sebenar paip. Adalah penting untuk memeriksa spesifikasi pengeluar untuk nilai toleransi dan menyesuaikan pengiraan anda dengan sewajarnya.
Salutan permukaan

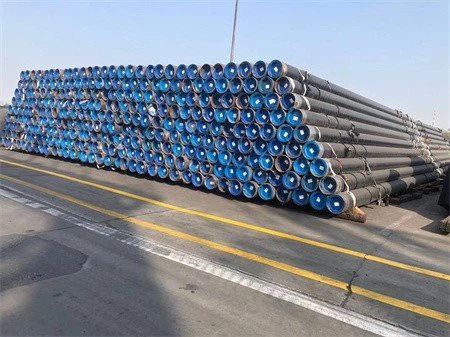

Sekiranya paip mempunyai lapisan permukaan, seperti salutan 3LPE yang digunakan padaPaip talian minyak dan gas dengan 3LPE, berat salutan perlu ditambah kepada berat paip asas. Berat salutan boleh dianggarkan berdasarkan ketebalan salutan dan ketumpatan bahan salutan.
Pemesinan
Sekiranya paip telah menjalani operasi pemesinan, sepertiPemesinan paip lancar, berat badan akan dikurangkan. Anda perlu mengambil kira jumlah bahan yang dikeluarkan semasa pemesinan.
Menggunakan jadual dan kalkulator dalam talian
Bagi mereka yang tidak mahu melakukan pengiraan secara manual, terdapat banyak jadual berat yang tersedia untuk pelbagai jenis dan saiz paip lancar. Jadual -jadual ini menyediakan berat pra - dikira berdasarkan dimensi standard. Di samping itu, terdapat kalkulator dalam talian yang dengan cepat dapat memberi anda berat paip dengan hanya memasuki diameter luar, ketebalan dinding, panjang, dan jenis bahan.
Kepentingan pengiraan berat badan yang tepat
Pengiraan berat badan yang tepat silinder paip lancar adalah penting kerana beberapa sebab:
Penghantaran dan Logistik
Mengetahui berat badan paip yang tepat adalah penting bagi syarikat perkapalan untuk menentukan kos penghantaran dan memastikan kenderaan pengangkutan tidak terlalu banyak. Ia juga membantu dalam merancang operasi pemuatan dan pemunggahan.
Anggaran kos projek
Dalam projek pembinaan dan perindustrian, pengiraan berat badan yang tepat diperlukan untuk anggaran kos. Berat paip mempengaruhi kos bahan, serta kos pemasangan dan struktur sokongan.
Reka bentuk struktur
Dalam aplikasi kejuruteraan, berat paip adalah faktor penting dalam reka bentuk struktur. Jurutera perlu mengetahui berat badan untuk memastikan struktur sokongan dapat menanggung beban.
Kesimpulan

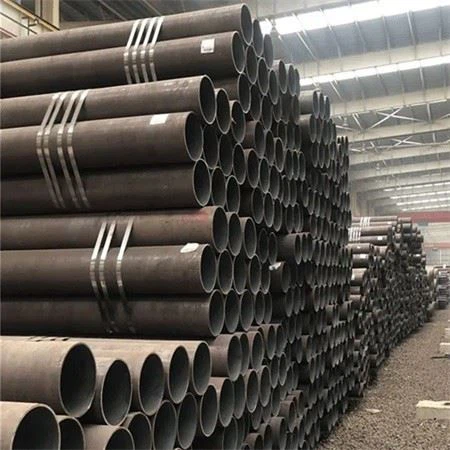

Mengira berat silinder paip lancar dengan tepat adalah proses mudah jika anda mengikuti formula dan mempertimbangkan faktor praktikal. Sebagai pembekal silinder paip lancar, saya komited untuk menyediakan produk berkualiti tinggi dan maklumat yang tepat kepada pelanggan kami. Sekiranya anda mempunyai sebarang soalan mengenai mengira berat paip kami atau berminat untuk membeliTiub lancar keluli karbon sch140Atau jenis paip lain yang lancar, sila hubungi kami untuk perbincangan lanjut dan rundingan perolehan.
Rujukan
- Buku Panduan Jentera, Edisi ke -31.
- ASME B36.10M - Paip keluli tempa yang dikimpal dan lancar.
- Piawaian ASTM untuk paip keluli lancar.
